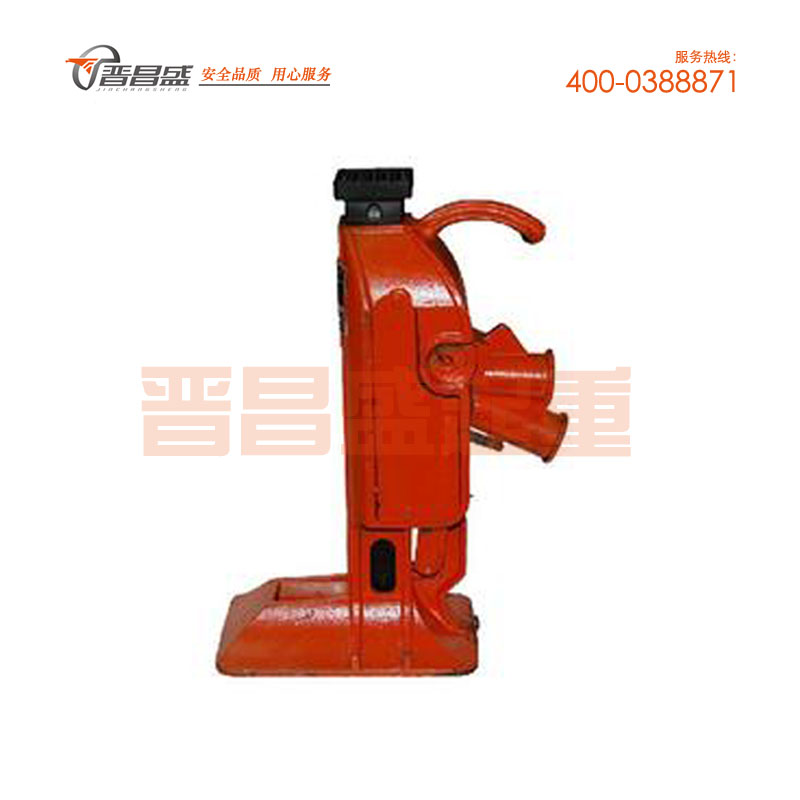

起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠、多機并用等優點,是一種應用較廣的起重工具。 起道機 齒條式千斤頂
本機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成,其特征在于它的抬鉤與齒條構成滑動配合,手柄壓把與抬鉤鉸接,棘爪一端固定在手柄壓把上,另一端與齒條相嚙合,千斤固定在抬鉤上,齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座,抬鉤,手柄壓把,棘爪,千斤,快降輪等組成。壓把手柄單程用力,它與原有技術相比,具有以下優點,體積小,重量輕,便于攜帶,全部作業過程都處于可確保行車安全狀態下。
產品技術參數:型號 | QD5 | QD | QD |
---|---|---|---|
最大頂舉量 | 5T | 10T | 15T |
最大鉤舉量 | 2.5T | 5T | 7.5T |
起重高度 | 160mm | 180mm | 280mm |
頂高 | 345mm | 410mm | 580mm |
腳鉤高 | 43mm | 45mm | 60mm |
